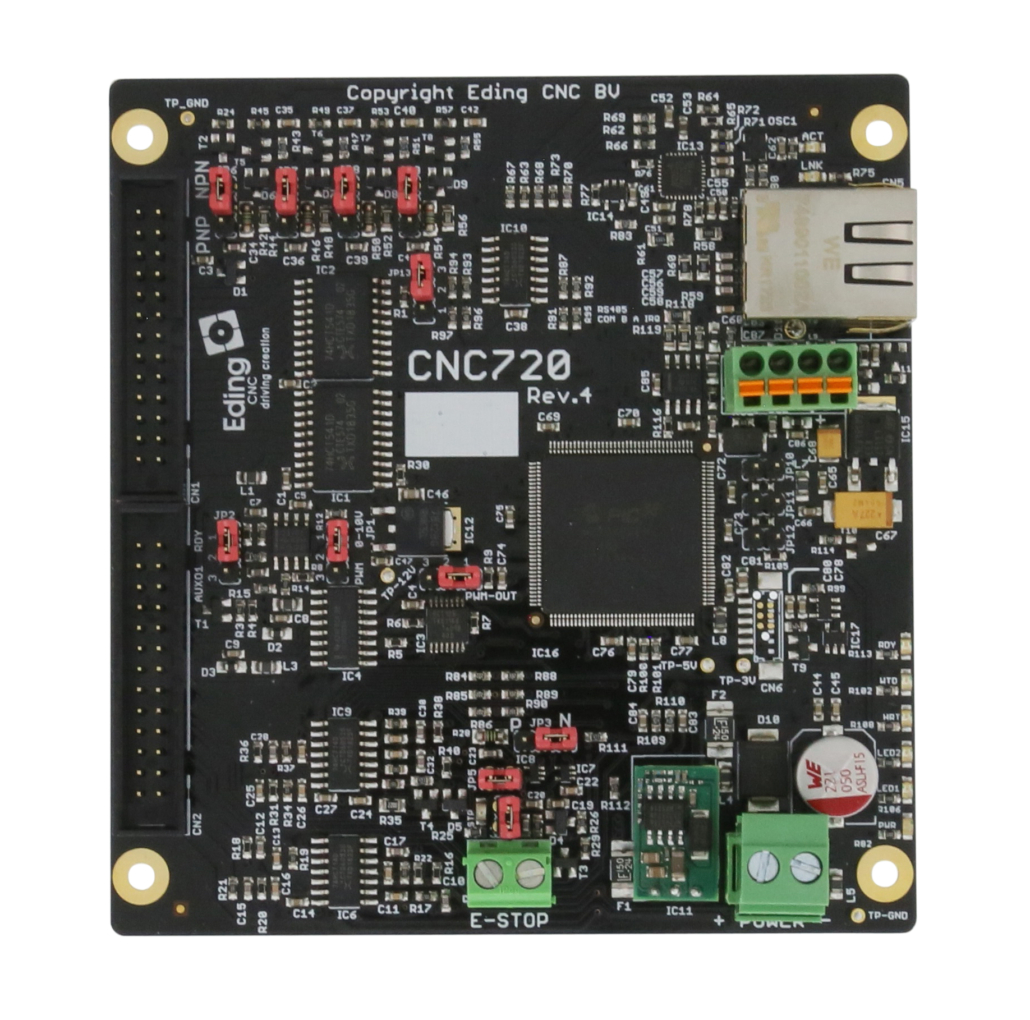

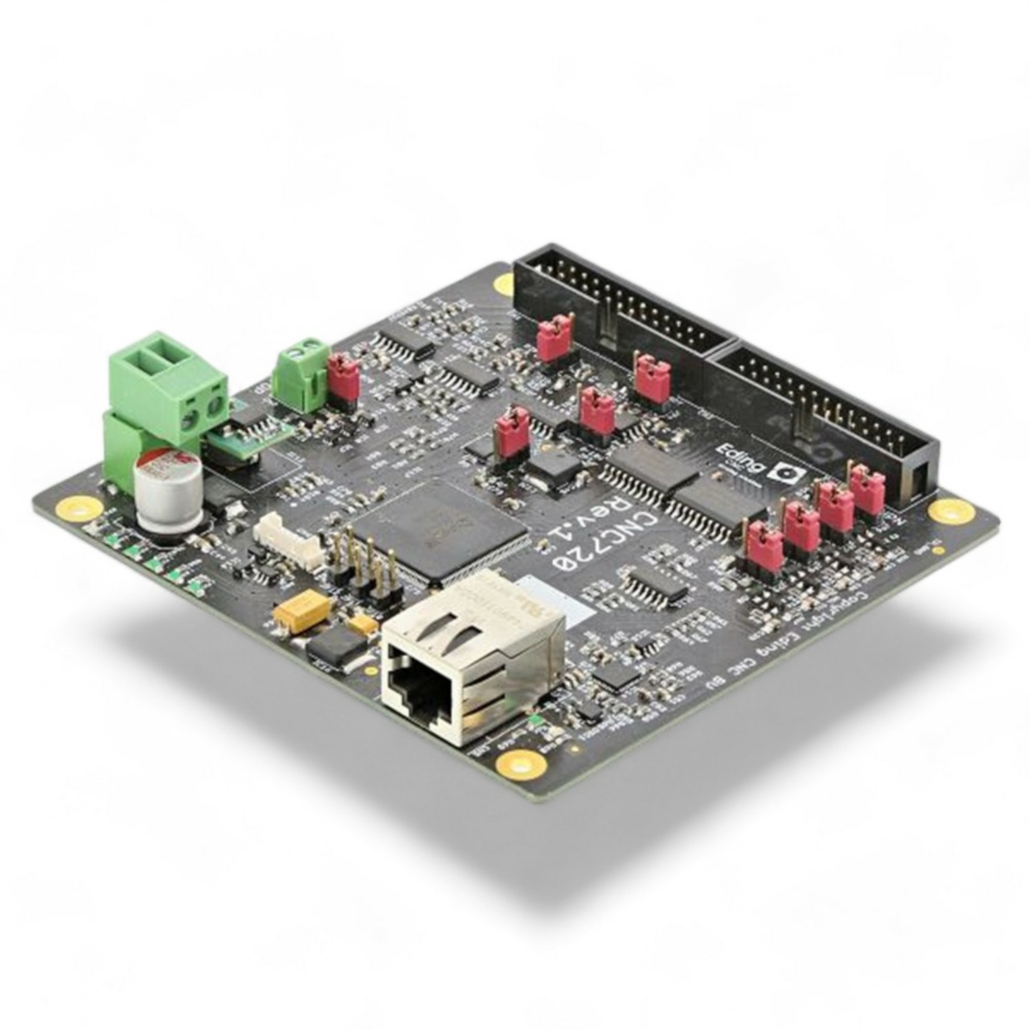

Контролер CNC720


4–осьовий Ethernet 400 кГц Modbus-RTU 24 В

4-осьовий контролер з ЧПУ у нашій Pro-line. Базовий контролер з ЧПУ з кроком до 400 кГц, живленням від 24 В, надійним інтерфейсом Ethernet та розширюваним через інтерфейс Modbus RTU.

Ціна повної ліцензії на програмне забезпечення включена у вартість придбання.

Наповніть корзину та відправте нам для прорахунку вартості Вашого замовлення і перевірки наявності позицій замовлення.


Опис

Контролер з ЧПУ CNC720 – це 4-осьовий контролер з максимальною частотою кроку 400 кГц. Цей контролер можна використовувати та налаштовувати повністю через Ethernet. Крім того він має інтерфейс Modbus-RTU, за допомогою якого можна розширити його функціональність.

Він живиться від 24 В, що полегшує інтеграцію в промислове середовище, в якому 24 В поширений. Крім того, майже всі входи також підходять для 24 В, завдяки чому також можна налаштувати деякі входи для NPN або PNP.

Контролери оснащені входом E-STOP, який відключає апаратні виходи через апаратне забезпечення у разі ситуації E-STOP, що надає йому додаткової безпеки*. І, нарешті, серія CNC7xx має унікальну здатність керувати ШИМ-виходом під час руху осі, що робить її особливо корисною для лазерних додатків.

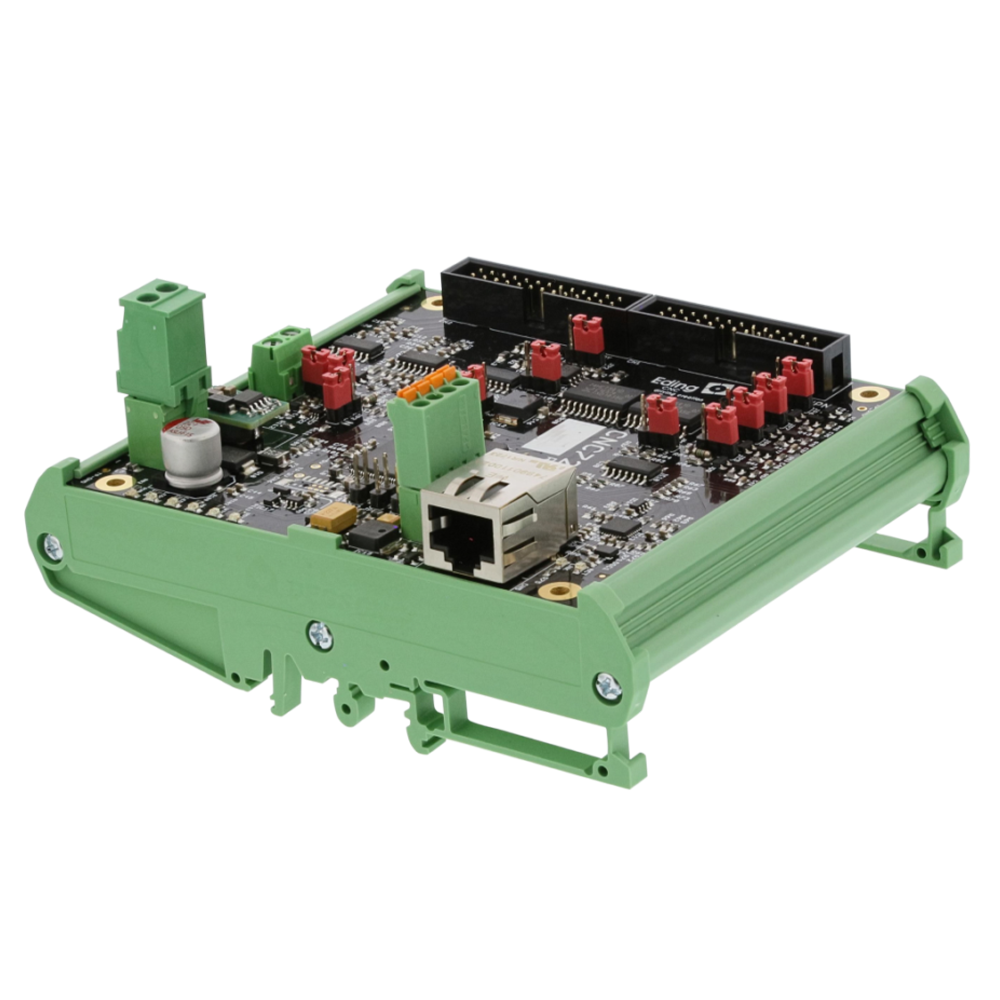

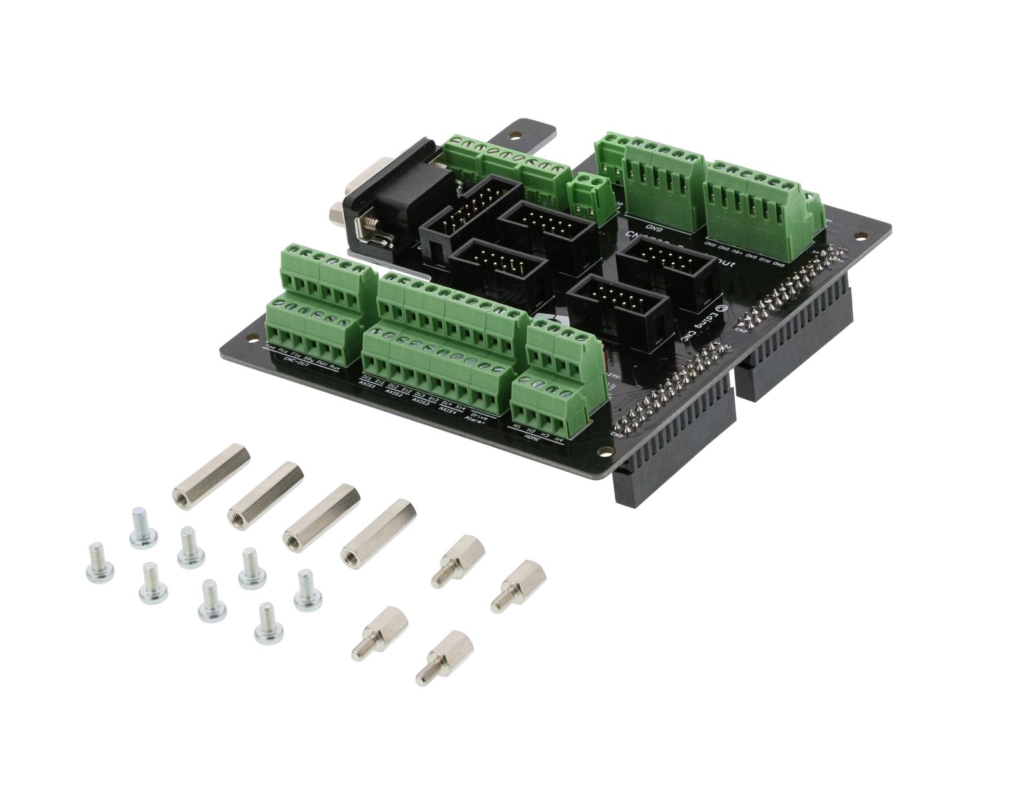

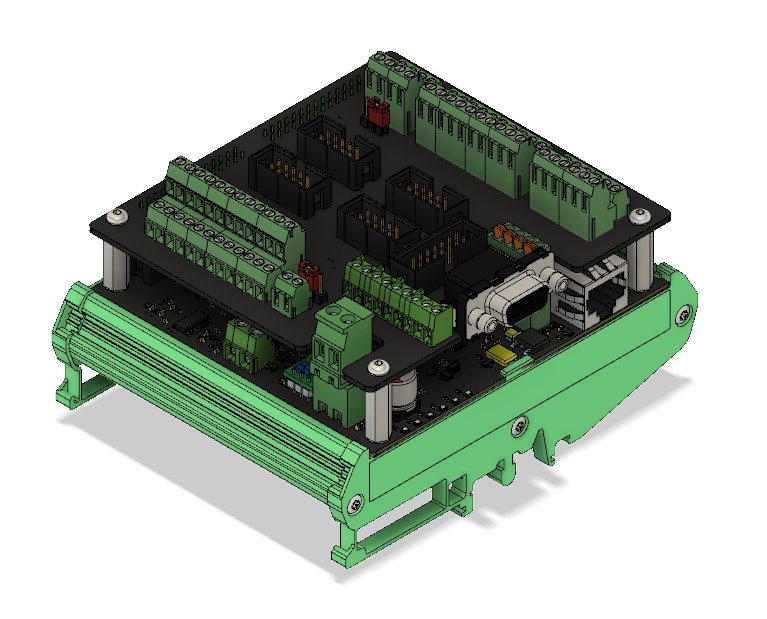

Плата має 2 стандартні заголовки коробки (IDC), що дозволяє просто підключити плату до користувальницьких плат. Для легкого підключення проводів є окрема плата. А для швидкого встановлення доступний індивідуальний корпус DIN-рейки.

* Використання цієї функції не означає, що немає необхідності вживати зовнішні запобіжні заходи.

Вага 0,131 кг
потудність 24 В
РоЗМіРи Робить
ОСі 4 Осі
МАКС. крок ЧАСТОТА. 400 кГц
З’ЄДНАННЯ ОСЕЙ загальний IDC
іНТЕРФЕЙС Ethernet
іНТЕРФЕЙС MODBUS RTU Так
ДОПОМОЖНІ ВХОДИ –
АНАЛОГОВі ВХОДи 2, 0-3,3 В
ВХіД ТРиВОГИ Макс. 24 В, NPN/PNP, 1
ВВЕДЕННЯ ЗОВНІШНЬОЇ ПОМИЛКИ 1, Макс. 24 В, NPN/PNP
ВХіД E-STOP 1, NPN, Макс. 5 В
ЗАПУСК/ЗАПУСК ВВеДення 1, NPN, Макс. 5 В
зупинка ВВеДення 1, NPN, Макс. 5 В
ДОМАШНі ВХОДи 4, NPN/PNP, Макс. 24 В
ВХіД PROBE 1, NPN/PNP, Макс. 24 В
ВХІДНИЙ ІМПУЛЬС ШПиНДЕЛЯ 1, NPN, Макс. 5 В
ВХіД КВАДРАТУРи ШПИНДЕЛЯ –
ВиХіД ТУМАЛу 1, відкритий колекціонер
ВиХіД НАВОДНЕНнЯ 1, відкритий колекціонер
ВиХіД гальма –
ДОПОМОЖНІ ВИХОДИ відкритий колекціонер
PWM OUPUT 1, у поєднанні з виходом 0-10 В, відкритий колекціонер
АНАЛОГОВиЙ ВиХіД    (0-10 В) 1, у поєднанні з виходом ШИМ
ВЫХОД E-STOP –
ВиХіД ШПИНДЕЛЯ/іНСТРУАЛА відкритий колекціонер
ВиХіД НАПРАВЛЕНнЯ іНСТРУМЕНТу –
ВиХіД WD –
ВиХіД I2C –
ВиХіД СЕРЦЕБієНА –
Висновок SYSREADY 1, відкритий колекціонер
ДОшКА ДЛЯ ПРОРЫВу Так
зоВНіШНі іНДИКАТОРи Стану –

Завантаження:

Посібник користувача:
